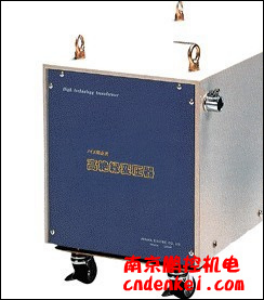

相原單相複巻高絕緣變壓器HIT系列
型號：HIT系列
品牌：日本相原aihara變壓器
產品說明


センターの電磁妨害波阻止型(ノイズカットタイプ) 高絶縁変圧器
　

EMI & High Insulation Transformer
端子臺、リード線、コンセントの汎用型。 電線管接続用ユニオンキャップ付。( Y&Z type )
端子臺、リード線、コンセントの汎用型。 電線管接続用ユニオンキャップ付



標準仕様(standard specification)

HIT-Xシリーズ（小容量型）
形式 容量(VA) 入力電圧(V) 出力電圧(V) 寸法 重量
(kg)		 取付寸法
W D H (MD)×（MW）
X-005?MF 50 ※0ー110　0-110

(0-100)　(0-100)		 ※0ー110　0-110

　(0-100)　(0-100)		 150 180 80 4.2 98×130
X-010?MF 100 150 180 84 4.8 98×130
X-015?MF 150 150 180 100 5.1 98×130
X-005?SF 50 ☆0ー220 (0-200)

　0ー110 (0-100)		 ☆0ー220 (0-200)

　0ー110 (0-100)		 150 180 80 4.0 98×130
X-010?SF 100 150 180 84 4.6 98×130
X-015?SF 150 150 180 100 5.6 98×130
X-005?CF 50 0ー110 (0-100) 0ー110 (0-100) 150 180 80 4.2 98×130
X-010?CF 100 150 180 84 4.8 98×130
X-015?CF 150 150 180 100 5.8 98×130

HIT-Yシリーズ（中容量型）
形式 容量(VA) 入力電圧(V) 出力電圧(V) 寸法 重量
(kg)		 取付寸法
W D H (MD)×（MW）
Ｙ-025?Ｍ 250 ※0ー110　0-110

　(0-100)　(0-100)		 ※0ー110　0-110

　(0-100)　(0-100)		 155 181 160 8.5 85×124
Ｙ-050?Ｍ 500 155 201 160 11.0 105×124
Ｙ-080?Ｍ 800 155 228 160 15.2 133×124
Ｙ-100?Ｍ 1000 155 255 160 19.0 160×124
Ｙ-120?Ｍ 1200 155 302 160 26.7 203×124
Ｙ-150?Ｍ 1500 155 302 160 27.2 203×124
Ｙ-050?Ｃ 500 0ー110 (0-100) 155 205 160 11.1 105×124

HIT-Zシリーズ（大容量型）
形式 容量(VA) 入力電圧(V) 出力電圧(V) 寸法 重量
(kg)		 取付寸法
W D H1 H2 (MD)×（MW）
Z-200?M 2000 ※0ー110 0-110
(0-100)(0-100)		 <※0ー110　0-110>
(0-100)　(0-100)		 275 450 390 295 58 図４參照
Z-300?M 3000 275 500 390 295 73 図４參照
M:端子臺型
S:リード線型
CF:レセプタクル型（1ヶ口） 　(図-2-C）
C:レセプタクル型（2ヶ口） 　(図-3-C）		 ●※直、並列切換により220V又は110V電源使用可能。
（ ）內は使用標準電圧を表しています。図-j參照。
●☆220V又は110V電源専用。周波數50/60(Hz)。
●記載寸法以外は図-2～4參照。
●HIT各シリーズの一部製品の入力側と全ての製品の
　出力側には整波用コンデンサー及び抵抗、若しくはコ
　ンデンサーのみを使用しております。
●HIT各シリーズの一部製品には整波補正用L.C回路
を設けています。 （ 例、形式Y(jié)-050?C)
●特定の仕様（用途）については事前にご相談ください。


接続図
図.1 接続図
図.2 接続図
図.3 接続図
図.4 接続図


磁気シールドと弊社獨自の優美なデザイン。
特性の比較例 基本テストモード (test mode)
特性の比較例　 基本テストモード
基本テストモード
電気的特性　(electrical characteristics)

形式 HIT-X series HIT-Y series HIT-Z series
絶縁階級 A CLASS(105℃) A CLASS(105℃) A CLASS(105℃)
電圧変動率 5% MAX 5% MAX 3.5% MAX
無負荷電流 60mA>
　　　(X-010?MFにおいて)		 210mA>
　　　(Y-050?Mにおいて)		 620mA>
　　(Z-200?Mにおいて)
絶縁抵抗 DC 1KV 1000MΩ< DC 1KV 1000MΩ< DC 1KV 1000MΩ<
絶縁耐力 AC 2.5KV 1min.OK AC 2.5KV 1min.OK AC 2.5KV 1min.OK
漏洩電流 8μA(P-S)
　　　(X-010?MFにおいて)		 15μA(P-S)
　　 (Y-050?Mにおいて)		 8μA(P-S)
　　(Z-200?Mにおいて)
●無負荷電流及び漏洩電流値は100V、60Hzにて測定したものを記載してあります。
